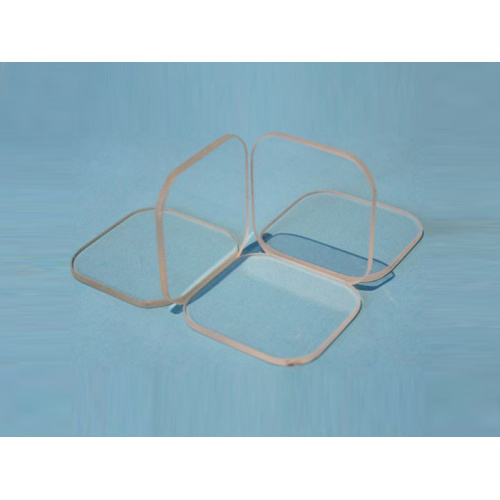

Spécification de conception pour une structure personnalisée de verre à haute teneur en borosilicate

2026,08,01
En supposant que l'épaisseur du verre = T
1. Coin et rainurage
Interdire les angles droits intérieurs vifs ! Le coin arrondi minimum R pour tous les coins intérieurs est ≥ 1,5 × T ; les angles vifs génèrent une concentration de contraintes et sont sujets à des explosions en raison de l'alternance de températures chaudes et froides ;
Rainure longue et étroite : largeur de rainure ≥ 1,2T, évitez autant que possible les plaques fines et étroites.
2. Règles d'ouverture des trous (points de basculement personnalisés en grande quantité)
Ouverture minimale : ≥ 1,0 × T ; recommandé ≥ 1,5T pour réduire la casse et la fissuration des bords ;
La distance entre le trou et le bord extérieur du verre est ≥ 2 × T ;
La distance nette entre les trous est ≥ 2 × T ;
Une fois le traitement des trous traversants/fraisés terminé, la paroi intérieure du trou doit être chanfreinée/polie pour éliminer les microfissures ;
Ne percez pas de trous serrés contre les bords.
3. Référence de sélection d'épaisseur
Film de protection optique, couvercle de l'écran d'affichage : 1,0-2,0 mm
Fenêtre d'instrument conventionnelle, récipient à eau : 2-5 mm
Fenêtre d'observation industrielle haute pression, état du palier de pression : 6-15 mm
⚠️ Le même morceau de verre doit avoir une épaisseur de paroi uniforme autant que possible, et les zones présentant des changements brusques d'épaisseur sont sujettes à une concentration de contraintes.
4. Réglage de tolérance raisonnable (ne recherchez pas aveuglément une ultra-haute précision)
Découpe jet d'eau/CNC conventionnelle : tolérance externe ± 0,2 ~ ± 0,5 mm
Traitement laser de haute précision : ± 0,05 ~ ± 0,1 mm
précédent
suivant
Nous contalit

Auteur:

Mr. Chen Xiaohong

E-mail:

1521769906@qq.com

Phone/WhatsApp:

+86 15950823462

Produits populaires
Actualités
Introduction au verre optique coloré
Introduction au verre optique coloré

November 20, 2025

Processus de préparation et mécanisme de coloration du verre optique coloré

November 17, 2025

Nouvelles de l'industrie

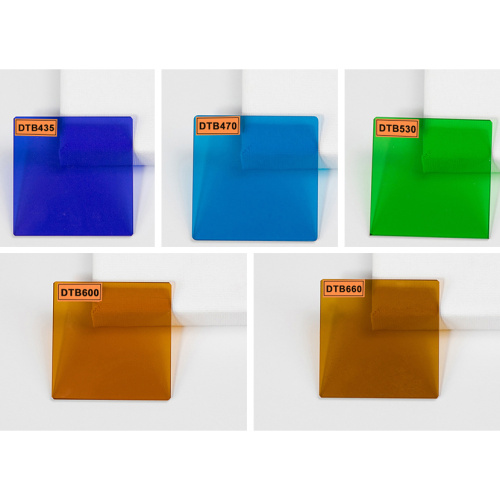

Qu'est-ce que le verre filtre passe-bande
